Unidad de bomba de barril
●Seguro y sin fugas, eficiente y confiable
●La circulación interna de alta presión evita que los líquidos se vaporicen.
●El retorno automático de aceite mejora la eficiencia del sistema
●Puede suministrar líquido a larga distancia y la eficiencia del suministro total de líquido es aproximadamente un 30% mayor que la del suministro de líquido de expansión directa.
●Amplíe el rango operativo y actualice la temperatura del motor a la configuración NTC
Parámetro
Presión de diseño: 1,4 MPa; Tamaño de entrada de la bomba: 40 mm; Tamaño de salida de la bomba: 32 mm; Tasa IP: IP55.
| Modelo de unidad | Volumen | Tasa de flujo | Peso | L*W*H |
| SWZBF1.0 | 1000L | 3m³ | 590 kilos | 4020*1800*2800mm |
| SWZBF2.0 | 2000L | 6m³ | 940 kilos | 4020*1800*2800mm |
| SWZBF3.0 | 3000L | 10m³ | 1200 kilos | 4020*2000*3000mm |
| SWZBF4.0 | 4000L | 15m³ | 1700 kilos | 4020*2100*3200mm |
| SWZBF5.0 | 5000L | 18m³ | 2000 kilos | 4020*2300*3400mm |

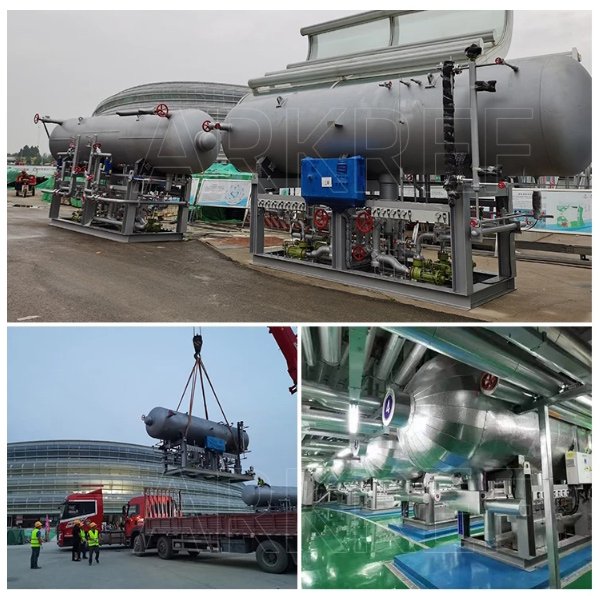

Caso de aplicación
Sede de los Juegos Olímpicos de Invierno de 2022 (Estadio Nacional de Patinaje de Velocidad)
Anfitrión de refrigeración:
La configuración del sistema utiliza 6 unidades compresoras paralelas transcríticas de CO2; Cada unidad utiliza 6 compresores para cumplir con los requisitos de capacidad de enfriamiento de las condiciones de vertido de hielo transcrítico del proyecto.
Enfriador de gas: La configuración del sistema utiliza 6 enfriadores de gas de enfriamiento de CO2 para satisfacer las necesidades de enfriamiento de todos los equipos del proyecto;
La unidad de bomba de barril: el sistema utiliza cuatro unidades de bomba de barril de CO2 de 14 m³ desarrolladas independientemente por ARKREF y está equipada con una bomba de circulación de baja temperatura dedicada para CO2 para cumplir con la capacidad de enfriamiento del sistema y los requisitos de almacenamiento de CO2.
